다층 복합 파이프의 5층 구조는 무엇입니까?

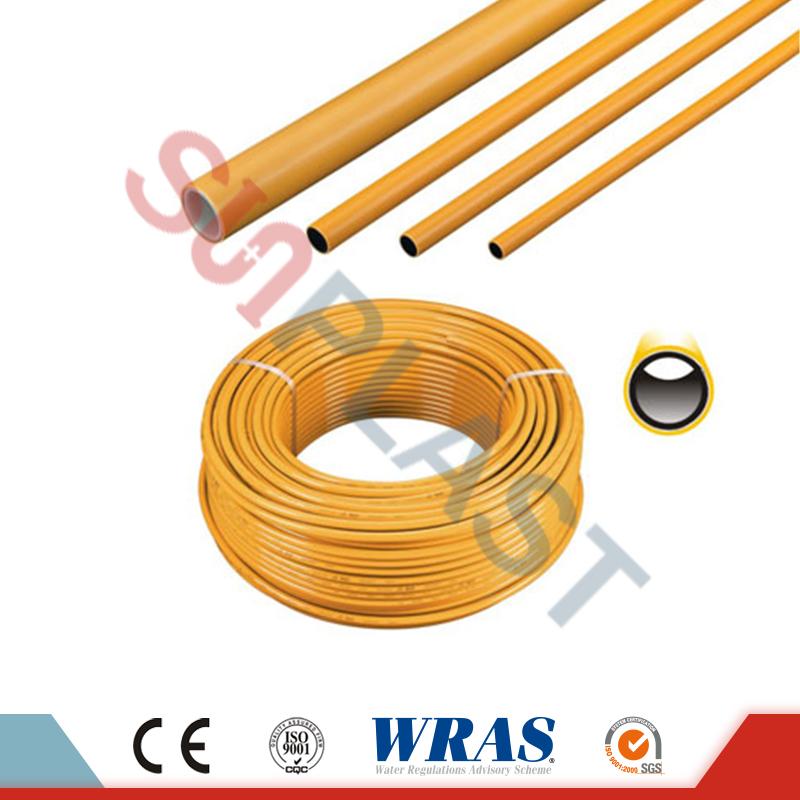

PEX-AL-PEX 파이프라고도 불리는 다층 복합 파이프는 플라스틱과 금속의 최고의 특성을 단일 고성능 배관 솔루션으로 결합한 정교한 엔지니어링 제품입니다. 5층 구조는 탁월한 성능의 핵심이며, 배관 엔지니어, 시공업체, 시설 관리자에게는 각 층의 기능을 이해하는 것이 필수적입니다. 5개 층은 내부 폴리에틸렌(PEX) 층, 첫 번째 접착층, 중앙 알루미늄 코어, 두 번째 접착층 및 외부 폴리에틸렌(PEX) 층으로 구성됩니다. 이러한 대칭 구조는 파이프에 탁월한 강도, 유연성, 내식성 및 열 안정성을 제공합니다. Ningbo Sunplast Pipe Co., Ltd.에서는 저희 공장에서 5층 파이프를 생산하고 있습니다.다층 파이프우리는 18년 넘게 최적의 층 접착력, 치수 일관성 및 장기적인 신뢰성을 달성하기 위해 재료와 프로세스를 개선해 왔습니다.

5층 구조는 임의적이지 않습니다. 각 레이어는 특정 엔지니어링 요구 사항을 해결하기 위해 신중하게 선택되고 배치됩니다. 내부 및 외부 PEX 층은 내화학성, 낮은 마찰 및 부식 방지 기능을 제공합니다. 알루미늄 코어는 절대적인 산소 장벽, 치수 안정성 및 구조적 강도를 제공합니다. 두 개의 접착층은 플라스틱과 금속층을 접착하는 데 중요하며 모든 작동 조건에서 파이프가 통합된 복합재처럼 작동하도록 보장합니다. 이러한 조합으로 인해 파이프는 순수 플라스틱 파이프보다 열팽창 계수가 낮고, 산소 투과도는 0에 가까우며, 파열압력은 금속 파이프와 맞먹습니다. 이 포괄적인 가이드에서는 각 레이어의 재료 특성, 제조 기술 및 성능 기여도를 분석합니다. 또한 당사 공장의 광범위한 현장 경험을 통해 자세한 기술 사양, 품질 관리 매개변수 및 실제 적용 사례를 제공할 것입니다.

목차

• 1. 내부 및 외부 PEX 레이어의 기능은 무엇입니까?
• 2. 알루미늄 코어는 어떻게 파이프 성능을 향상시킵니까?
• 3. 5층 구조에서 두 개의 접착층의 역할은 무엇입니까?
• 4. 다층 파이프의 주요 기술 사양은 무엇입니까?
• 자주 묻는 질문(FAQ)
• 결론 및 제품 상담

내부 및 외부 PEX 레이어의 기능은 무엇입니까?

5층 다층 파이프의 내부 및 외부 층은 화학적으로 가교되어 열적 및 기계적 특성을 향상시키는 고성능 폴리머인 가교 폴리에틸렌(PEX)으로 만들어집니다. 내부 층은 운반되는 유체와 직접 접촉하므로 불활성이고 매끄러우며 화학적 공격에 저항해야 합니다. 외부 레이어는 기계적 손상, UV 방사선 및 환경 화학 물질에 대한 보호막 역할을 합니다. 두 레이어 모두 파이프의 유연성에 기여하여 균열 없이 구부러지고 장애물 주위로 라우팅될 수 있습니다. ~에Ningbo Sunplast Pipe Co., Ltd., 다층 파이프에 프리미엄 등급 PEX-B(실란 가교)를 사용합니다. 이 파이프는 염소, 클로라민 및 고온수에 대한 탁월한 저항성을 제공하여 까다로운 응용 분야에서 긴 사용 수명을 보장합니다.

다층 파이프에 있는 PEX 층의 주요 기능 및 특성:

• 내화학성:PEX는 식수 및 산업용 유체에서 일반적으로 발견되는 산, 알칼리 및 염분을 포함한 광범위한 화학 물질에 내성을 갖습니다. 녹슬거나 스케일이 생기거나 부식되지 않아 일관된 수질과 흐름을 보장합니다.
• 저마찰 내부 표면:내부 PEX 층은 거칠기가 0.4 마이크로미터 미만인 매끄러운 표면을 갖고 있어 압력 강하를 최소화하고 침전물이나 생물막의 축적을 방지합니다. 이를 통해 유압 효율성이 향상되고 펌핑 비용이 절감됩니다.
• 열 안정성:당사의 PEX 레이어는 최대 95°C의 연속 작동 온도와 110°C의 단기 최고 온도를 견딜 수 있어 온수 공급 및 난방 시스템 모두에 적합합니다.
• 유연성 및 처리:PEX 레이어는 파이프 직경의 최소 5배 반경(벤딩 스프링 사용)으로 파이프를 구부릴 수 있는 유연성을 제공하므로 필요한 피팅 수를 줄이고 좁은 공간에 설치를 단순화합니다.
• 자외선 차단:외부 PEX 층은 카본 블랙과 UV 안정제로 구성되어 햇빛 노출로 인한 품질 저하를 방지하여 파이프를 품질 저하 없이 장기간 실외에 보관할 수 있습니다.

PEX 레이어의 성능은 당사 공장에서 일련의 엄격한 테스트를 통해 검증되었습니다. 우리는 PEX 레이어가 지속적인 압력과 온도에서 무결성을 유지하는지 확인하기 위해 장기 정수압 테스트(ISO 1167에 따라)를 수행합니다. 또한 염소 처리된 물(염소 4ppm, 90°C)에서 가속 노화 테스트를 수행하여 50년의 사용 수명을 시뮬레이션합니다. 우리의 결과는 PEX 레이어가 10,000시간 노출 후에도 원래 인장 강도의 85% 이상을 유지하여 뛰어난 내구성을 확인한다는 것을 일관되게 보여줍니다. 이러한 신뢰성이 당사의 다층 파이프가 병원 물 공급, 지역 난방 및 해양 석유 플랫폼과 같은 중요한 응용 분야에서 신뢰받는 이유입니다.

또한 내부 PEX 층은 식수 접촉에 대한 NSF 61, WRAS 및 DVGW W270 표준을 준수하는 식품 등급 재료로 제조됩니다. 이를 통해 파이프가 유해 물질을 물에 침출하지 않도록 하여 주거용 및 상업용 식수 시스템에 안전하게 사용할 수 있습니다. Sunplast의 공장에서는 모든 PEX 수지 배치에 대해 포괄적인 추출 테스트를 수행하여 가장 엄격한 글로벌 표준을 준수하는지 확인합니다. 내화학성, 유연성 및 보호 기능을 제공하는 내부 및 외부 PEX 층을 갖춘 5층 구조는 파이프의 전반적인 성능을 위한 견고한 기반을 구축합니다.

알루미늄 코어는 어떻게 파이프 성능을 향상시킵니까?

5층 다층 파이프의 중심에는 파이프에 독특한 강성, 산소 차단 및 열 안정성을 제공하는 연속 용접 알루미늄 튜브인 알루미늄 코어가 있습니다. 알루미늄 코어는 일반적으로 강도, 내식성 및 성형성이 균형 잡힌 1100 또는 3003 합금으로 만들어집니다. 알루미늄 스트립을 롤 성형하여 튜브로 만든 다음 고주파 유도 용접 공정을 사용하여 세로 솔기를 용접하여 제조됩니다. 그 결과 난방 및 물 시스템에서 파이프 성능에 필수적인 이음매 없는 기밀 장벽이 형성됩니다. 알루미늄 코어는 파이프가 일정한 클램핑 없이 라우팅될 수 있도록 하는 영구 변형(스프링백)을 유지하므로 구부릴 때 파이프의 모양을 유지하는 능력도 담당합니다.

다층 파이프의 알루미늄 코어의 주요 기능 및 특성:

• 절대 산소 장벽:알루미늄 층은 산소가 투과되지 않으며 산소 확산 속도가 0.02 mg/(m²·day) 미만으로 DIN 4726 표준 요구 사항보다 훨씬 낮습니다. 이는 폐쇄 루프 시스템에서 산소가 물에 들어가는 것을 방지하여 강철 라디에이터, 펌프 및 보일러의 부식의 주요 원인을 제거합니다.
• 치수 안정성:알루미늄 코어는 PEX 층의 열팽창을 제한하여 표준 PEX의 0.15mm/m°C에 비해 다층 파이프의 열팽창 계수는 약 0.025mm/m°C입니다. 이렇게 하면 대부분의 설치에서 확장 루프가 필요하지 않으며 온도 변화로 인해 파이프가 처지거나 휘어지는 것을 방지할 수 있습니다.
• 구조적 강도:알루미늄 코어는 파이프의 파열 압력과 파쇄 또는 충격에 대한 저항성을 증가시킵니다. 당사의 다층 파이프는 최대 80bar(16x2mm 파이프의 경우)의 파열 압력을 가지며 이는 PEX 전용 파이프보다 훨씬 높으며 구리와 비슷합니다.
• 형태 유지:다층 파이프를 구부리면 알루미늄 코어가 소성 변형되어 파이프가 튀어 나오지 않고 모양을 유지할 수 있습니다. 필요한 경로를 따르도록 파이프를 형성한 다음 최소한의 클램핑으로 고정할 수 있으므로 설치가 단순화됩니다.
• 바닥 난방의 열 방출:알루미늄 코어는 열 분산기 역할을 하여 따뜻한 물의 열을 바닥 표면 전체에 더욱 고르게 분산시켜 온도 구배를 줄이고 시스템 효율성을 향상시킵니다.

알루미늄 코어는 연속적이고 결함 없는 솔기를 보장하는 독점 용접 공정을 사용하여 제조됩니다. 우리 공장에서는 와전류 테스트를 사용하여 용접 이음매에 대해 100% 비파괴 테스트를 수행하여 이음매에 산소 장벽을 손상시킬 수 있는 균열이나 공극이 없는지 확인합니다. 또한 알루미늄 코어가 정격 작동 압력의 최소 2.5배를 견딜 수 있는지 확인하기 위해 무작위 샘플에 대해 파열 테스트를 수행합니다. 이러한 엄격한 품질 관리를 통해 모든 다층 파이프의 알루미늄 코어는 제품의 예상 50년 사용 수명 동안 안정적으로 작동합니다.

스칸디나비아 지역 난방 시스템의 실제 사례는 알루미늄 코어의 중요한 역할을 보여줍니다. 이 시스템은 당사의 다층 파이프를 사용하여 2km 네트워크를 통해 90°C의 온수를 운반합니다. 알루미늄 코어가 제공하는 산소 장벽은 강관 부품의 부식을 방지하고, 낮은 열팽창으로 인해 확장 조인트 없이 파이프를 콘크리트에 직접 놓을 수 있습니다. 이 시스템은 파이프 관련 고장 없이 12년 동안 운영되었으며, 이는 알루미늄 코어의 장기적인 가치를 입증합니다. Ningbo Sunplast Pipe Co., Ltd.에서는 장기 노화 테스트를 통해 알루미늄 코어의 성능을 지속적으로 모니터링하여 수십 년간의 사용 기간 동안 차단 특성과 기계적 강도를 유지하는지 확인합니다.

5층 구조에서 두 개의 접착층의 역할은 무엇입니까?

5겹 다층 파이프의 두 접착층은 종종 간과되지만 파이프의 무결성과 성능에 절대적으로 중요합니다. 내부 PEX 층과 알루미늄 코어 사이, 그리고 알루미늄 코어와 외부 PEX 층 사이에 위치한 이러한 접착층은 파이프가 단일 통합 복합재로 작동하도록 보장하는 영구적인 화학적 결합을 생성합니다. 이러한 접착층이 없으면 PEX와 알루미늄은 응력, 온도 순환 또는 압력에 따라 분리되어 박리로 이어져 산소 장벽과 구조적 강도가 손상될 수 있습니다. 접착층은 일반적으로 비극성 PEX와 극성 산화알루미늄 표면 모두에 접착할 수 있는 특수하게 제조된 말레산 무수물 그래프트 폴리에틸렌으로 만들어집니다. Ningbo Sunplast Pipe Co., Ltd.에 있는 당사 공장은 탁월한 결합 강도와 가수분해 및 열 분해에 대한 저항성을 제공하는 독점 접착제 제제를 개발했습니다.

다층 파이프의 접착층의 주요 기능 및 특성:

• 화학 결합:접착층은 PEX 층과 알루미늄 코어 사이에 공유 결합을 생성하여 파이프가 진동, 굽힘 또는 열 순환을 받는 경우에도 분리를 방지합니다. 접착 강도는 10mm 너비의 스트립을 90도 각도로 벗겨내는 박리 테스트를 사용하여 테스트됩니다. 당사의 접착층은 업계 표준인 2.5N/mm를 초과하는 3N/mm 이상의 박리 강도를 지속적으로 달성합니다.
• 응력 분포:접착층은 응력 완화 인터페이스 역할을 하여 PEX-알루미늄 인터페이스에 집중될 응력을 분산시킵니다. 이는 알루미늄 코어 또는 PEX 층의 미세 균열 위험을 줄여 파이프의 전반적인 피로 저항을 향상시킵니다.
• 내가수분해성:당사의 접착제 제제는 최대 95°C의 뜨거운 물 조건에서도 가수분해에 저항하도록 설계되었습니다. 가속 노화 테스트에 따르면 95°C 물에 5,000시간 담근 후에도 결합 강도가 초기 값의 90% 이상으로 유지되어 장기적인 신뢰성을 입증합니다.
• 열 안정성:접착층은 -40°C ~ 110°C의 넓은 온도 범위에서 접착 특성을 유지하므로 모든 작동 조건에서 파이프가 단일 구조 단위로 유지됩니다.
• 처리 호환성:접착제는 공압출 공정 중에 용융 필름으로 적용되어 PEX와 알루미늄 사이에 균일하고 공극 없는 층을 형성합니다. 우리 공장에서는 불필요한 무게나 재료 비용을 추가하지 않고도 최적의 접착력을 보장하기 위해 일반적으로 0.1~0.15mm 사이의 정확한 두께로 접착층을 적용하는 다층 공압출 라인을 사용합니다.

접착층의 성능은 당사 공장에서 종합적인 테스트 프로그램을 통해 검증됩니다. 우리는 10mm 너비 스트립에 대해 90도 박리 테스트를 수행하여 PEX를 알루미늄에서 분리하는 데 필요한 힘을 측정합니다. 우리의 허용 기준은 2.8N/mm의 최소 박리 강도이며, 일관성을 보장하기 위해 모든 생산 교대에서 샘플을 테스트합니다. 또한 파이프에 대해 열 순환 테스트를 거쳤습니다. 온도를 -20°C에서 95°C까지 500회 순환한 다음 박리 테스트를 반복했습니다. 우리의 결과는 극심한 열 순환 후에도 접착층이 접착 강도를 유지한다는 것을 보여 주며, 다층 파이프가 수명 기간 동안 완전히 접착된 상태를 유지한다는 것을 확인시켜 줍니다.

현장 경험을 통해 접착층의 중요성이 더욱 입증되었습니다. 상업용 건물의 바닥 난방 시스템과 관련된 응용 분야에서 다층 파이프의 접착층은 10년 간의 열 순환 후에도 파이프가 산소 차단 무결성을 유지하도록 보장했습니다. 건물 소유주는 산소 장벽으로 보호되는 시스템 펌프와 밸브에 부식 문제가 없다고 보고했습니다. 이 사례는 접착층이 단순한 수동 부품이 아니라는 점을 강조합니다. 이는 파이프의 전반적인 내구성과 신뢰성에 적극적으로 기여합니다. Ningbo Sunplast Pipe Co., Ltd.에서는 접착 기술 혁신을 계속하고 있으며, 접착 속도를 향상시키고 경화 시간을 단축하는 새로운 제형을 개발하여 다층 파이프의 품질과 일관성을 더욱 향상시킵니다.

다층 파이프의 주요 기술 사양은 무엇입니까?

Ningbo Sunplast Pipe Co., Ltd.는 다양한 배관, 난방 및 냉각 응용 분야를 위한 광범위한 5층 다층 파이프를 제조합니다. 당사의 제품 라인에는 외경 16mm~75mm의 크기와 PN10~PN25의 압력 등급이 포함됩니다. 당사의 모든 다층 파이프 제품은 ISO 9001, ISO 14001에 따라 제조되며 DIN 16836, ASTM F1282 및 GB/T 19473의 요구 사항을 충족합니다. 아래 표에는 전 세계적으로 주거용, 상업 및 산업 프로젝트에 사용되는 가장 널리 사용되는 다층 파이프 크기에 대한 주요 기술 사양이 요약되어 있습니다. 우리 공장에서는 특정 프로젝트 요구 사항을 충족하기 위해 맞춤형 파이프 치수와 코일 길이를 생산할 수도 있습니다.

표준 크기 외에도 당사 공장에서는 산업 및 고층 빌딩 응용 분야를 위해 벽이 더 두꺼운 고압 시리즈(PN25)를 제공합니다. 또한 유연성을 높이기 위해 알루미늄 두께를 줄인 바닥 난방 전용 다층 파이프도 제공합니다. 당사의 모든 다층 파이프 제품은 자체 실험실에서 박리 강도(층 간 접착력) 및 유압 파열 압력에 대한 테스트를 거쳤습니다. 우리는 지침에 따라 설치하고 지정된 온도 및 압력 제한 내에서 사용할 경우 다층 파이프에 대해 50년 보증을 제공합니다.

당사의 품질 관리 프로세스에는 초음파 결함 탐지를 사용하여 알루미늄 용접 이음매를 100% 검사하고, 코팅의 핀홀을 탐지하기 위한 파이프의 고전압 스파크 테스트가 포함됩니다. 다층 파이프의 각 코일에는 고유한 배치 번호가 표시되어 원자재부터 완제품까지 완전한 추적이 가능합니다. Ningbo Sunplast Pipe Co., Ltd.의 공장에서는 온수 및 냉수 라인을 쉽게 식별할 수 있도록 맞춤형 색상 옵션(흰색, 회색 또는 빨간색/파란색 줄무늬)도 제공합니다. 광범위한 재고와 유연한 제조 능력을 통해 다층 파이프를 2~4주 내에 어느 위치로든 배송할 수 있습니다. 또한 유압 계산, 확장 분석, 설치 교육을 포함한 포괄적인 기술 지원을 제공합니다.

자주 묻는 질문(FAQ)

질문 1: 다층 파이프의 경우 3층 구조보다 5층 구조가 더 나은 이유는 무엇입니까?

답변: 5겹 구조는 3겹 구조에 비해 접착력과 내구성이 뛰어납니다. 3층 파이프에서 PEX 층은 전용 접착층 없이 알루미늄 코어에 직접 접착되므로 시간이 지남에 따라, 특히 열 주기 및 압력 변동 시 박리로 이어질 수 있습니다. 5층 다층 파이프에 있는 두 개의 접착층은 더 강하고 가수분해에 더 강한 화학적 결합을 생성하여 파이프가 전체 사용 수명 동안 구조적 무결성과 산소 장벽을 유지하도록 보장합니다. 이것이 까다로운 난방 및 배관 응용 분야에 5층 파이프가 선호되는 이유입니다.

질문 2: 5층 파이프의 알루미늄 코어가 시간이 지남에 따라 부식될 수 있습니까?

답변: 다층 파이프의 알루미늄 코어는 접착층으로 접착된 내부 및 외부 PEX 층으로 완전히 캡슐화되어 있습니다. 즉, 알루미늄은 물이나 공기와 접촉하지 않으므로 부식되지 않습니다. 파이프가 절단되는 경우에도 노출된 알루미늄 가장자리는 재료의 자가 치유 특성인 PEX 층의 크리핑에 의해 빠르게 밀봉됩니다. 저희 공장에서는 이러한 자가치유 능력을 테스트한 결과, 상온에서 24시간 이내에 산소 장벽이 회복되는 것을 확인했습니다. 결과적으로, 알루미늄 코어는 파이프의 전체 수명 동안 부식되지 않습니다.

질문 3: 5층 구조가 파이프의 열전도율과 열 손실에 어떤 영향을 미치나요?

답변: 알루미늄 코어를 갖춘 5층 구조는 순수 구리 파이프에 비해 열전도율을 감소시킵니다. 알루미늄 코어의 열전도율은 약 200W/(m·K)로 구리(385W/(m·K))보다 현저히 낮다. 그러나 PEX 층은 전도도가 훨씬 낮습니다(0.35W/(m·K)). 따라서 다층 파이프의 전체 유효 열전도도는 구리보다 훨씬 낮습니다. 그 결과 온수 시스템의 열 손실이 최대 40% 감소되어 에너지 효율성이 향상됩니다. 바닥 난방의 경우 알루미늄 코어는 열을 고르게 분산시켜 온도 변화를 줄이고 시스템 효율성을 향상시킵니다. 우리 공장에서는 엔지니어가 시스템 설계를 최적화하는 데 도움이 되는 상세한 열 성능 데이터를 제공합니다.

질문 4: 5층 파이프는 모든 유형의 부속품 및 연결 시스템에 사용하기에 적합합니까?

답변: 예, 5층 다층 파이프는 압입 피팅, 압축 피팅 및 푸시핏 피팅을 포함한 광범위한 연결 시스템과 호환됩니다. 그러나 파이프의 외경을 수용하고 적절한 밀봉을 보장하므로 다층 복합 파이프용으로 특별히 설계된 피팅을 사용하는 것이 필수적입니다. 우리 공장에서는 가장 안정적이고 누출 방지 연결을 위해 O-링이 있는 프레스 피팅을 사용할 것을 권장합니다. 우리는 포괄적인 범위의 호환 가능한 피팅을 제공하고 자세한 설치 지침을 제공합니다. 최상의 결과를 얻으려면 항상 피팅 제조업체의 지침을 따르고 절단, 디버링 및 프레싱에 올바른 도구를 사용하십시오.

질문 5: Ningbo Sunplast Pipe Co., Ltd.는 5층 다층 파이프에 대해 어떤 인증을 보유하고 있습니까?

답변: 당사의 5층 다층 파이프 제품은 영국 시장에 대한 ISO 9001(품질 관리), ISO 14001(환경 관리), DIN 16836, ASTM F1282, GB/T 19473 및 WRAS(물 규정 자문 제도) 등 여러 국제 표준에 따라 인증을 받았습니다. 또한 가스 용도에 대한 KIWA 인증과 식수에 대한 DVGW(독일 가스 및 물 협회) 승인을 보유하고 있습니다. 또한 당사 공장은 SGS 및 TÜV Rheinland의 정기적인 감사를 받아 최신 표준을 준수하는지 확인합니다. 당사는 모든 배송에 완전한 제3자 테스트 보고서 및 인증서 세트를 제공하여 완전한 추적성과 현지 규정 준수를 보장합니다.

결론: 5개 레이어 구조는 비교할 수 없는 성능을 제공합니다.

다층 복합 파이프의 5층 구조는 현대 재료 공학의 증거입니다. 내부 PEX, 접착제, 알루미늄 코어, 접착제 및 외부 PEX 등 각 레이어는 파이프의 우수한 성능을 제공하는 데 구체적이고 필수적인 역할을 합니다. PEX 층의 내화학성과 유연성부터 알루미늄 코어의 산소 차단성과 치수 안정성, 접착층의 결합 강도에 이르기까지 모든 구성 요소는 신뢰성과 수명을 위해 최적화되었습니다. Ningbo Sunplast Pipe Co., Ltd.의 공장에서는 5층 다층 파이프 제조를 완성하여 각 파이프가 최고 수준의 품질과 성능을 충족하도록 보장합니다. 당사의 광범위한 제품 범위, 엄격한 품질 관리 및 혁신에 대한 헌신을 통해 당사는 모든 규모의 배관 프로젝트에서 신뢰할 수 있는 파트너가 되었습니다.

다음 프로젝트를 위해 신뢰할 수 있는 고성능 다층 파이프를 찾고 계십니까?지금 Ningbo Sunplast Pipe Co., Ltd.에 문의하세요.종합적인 제품 상담을 위해 프로젝트 사양을 제공하시면 당사 엔지니어링 팀이 최적의 다층 파이프 크기, 압력 ​​등급 및 연결 방법을 권장해 드립니다. 우리는 무료 샘플, 경쟁력 있는 가격 및 어느 위치로든 빠른 배송을 제공합니다.지금 Ningbo Sunplast Pipe Co., Ltd.에 무료 다층 파이프 샘플과 기술 데이터 팩을 요청하고 5층 다층 파이프의 탁월한 성능을 경험해 보세요.
